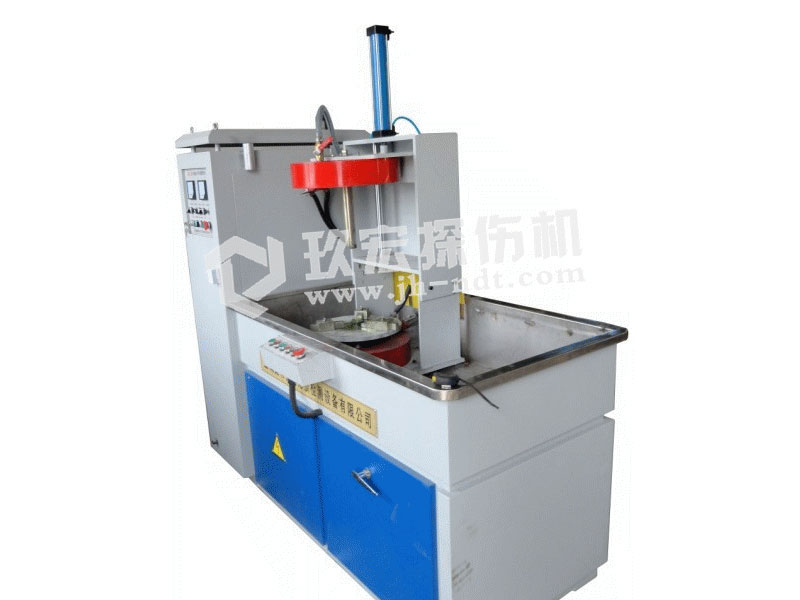

该设备系固定式机电分立式机构，半自动荧光磁粉探伤设备。主要由磁化电源、电气控制系统、夹持磁化系统、轴承环专用托架、磁悬液喷洒及回收系统、荧光探伤系统、退磁系统等几部分组成。适用于以湿式磁粉法检测由铁磁性材料制成的环形件表面及近表面因材料、锻压、淬火、加工、疲劳等原因引起的裂纹和各种细微缺陷。
动作流程：
1、工件吊装到专用托架上，按托架上升下降按钮，工件会自动校正到电极水平中心；
2、按磁头夹紧按钮，开路磁头穿过工件到另一端，两侧气缸压紧；
3、按托轮旋转按钮，工件在托轮上360度旋转；
4、按喷淋、磁化按钮，工件 边喷淋边磁化同时转动，磁粉便在工件的外表面有缺陷处形成磁痕。从而人工可以观察到工件的裂纹；
5、观察结束后，磁头松夹，吊装下料。
主要技术参数：
1、周向磁化电流：AC：0-6000A有效值，指针显示，带断电相位控制；
2、纵向磁化磁势：AC：0-24000AT有效值，指针显示，带断电相位控制；
3、设备总功率：瞬时80KW；
4、磁化方式：周向磁化、纵向磁化、复合磁化；
5、暂载率：≥25%，连续磁化时间 3S；
6、磁化灵敏度：A型2#试片（15/50）清晰显示；
7、控制方式：手动、自动；
8、工作节拍：约20秒/1件；
9、电极间距：0-500mm；
10、电极运动方式：气动；
11、退磁方式：衰减式；
12、退磁效果：≤0.3 mT（3Gs）；
13、紫外线强度：距光源381mm工件表面处强度≥1000μW/cm²；
14、外形尺寸：主机：长2500mm×宽850mm×高1500 mm；
电器柜：700 mm×500 mm×高1800 mm；
15、气源：0.4-0.7Mpa；
16、电源：三相四线380V±10% 50Hz ；
17、使用环境条件：温度：-5℃～+45℃。
空气相对湿度：≤90％。
18、重量：约1500kg。
