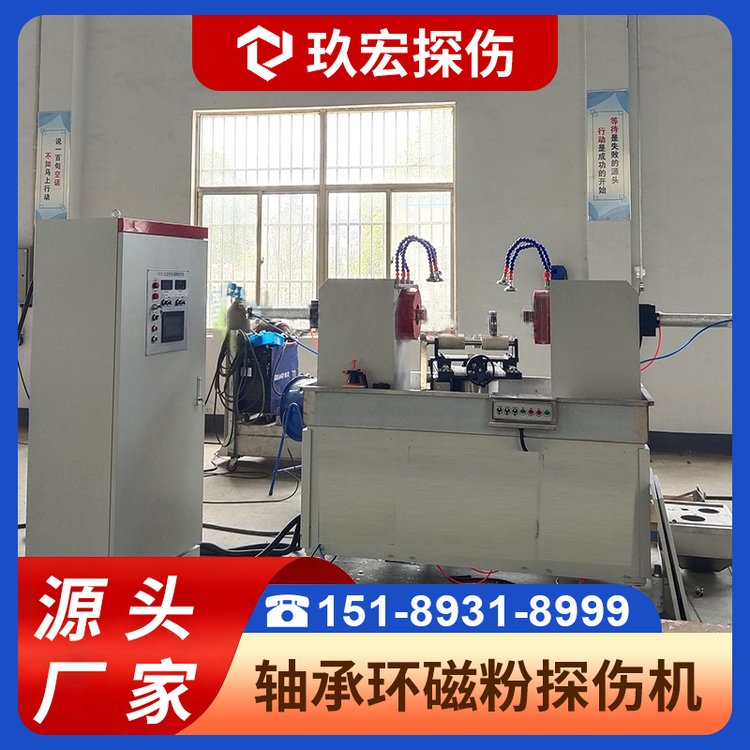

磁粉探伤机准确判断缺陷位置的方法

1. 缺陷位置判断的前期准备

前期准备是确保缺陷位置判断准确的基础，主要包括工件预处理、设备与工具校准、基准建立三方面：

1.1 工件预处理

• 表面清理：按 GB/T 15822.1《磁粉检测 第 1 部分：通则》要求，清除工件表面油污、氧化皮、锈迹、涂层及毛刺（具体方法参考 “溶剂清洗 + 机械打磨” 组合：用丙酮擦拭油污，用 120-180 目砂纸打磨氧化皮与毛刺），避免杂质掩盖磁痕或形成虚假磁痕，干扰缺陷位置识别。

• 工件整形与固定：对变形工件进行校正（如轻微弯曲的轴类工件用压力机校直），确保工件姿态稳定；通过工装夹具（如 V 型块、压板）将工件固定在探伤机工作台上，避免检测过程中工件位移，导致定位基准偏移。

1.2 设备与工具校准

• 探伤机参数校准：检测前用磁场强度计校准磁化电流（误差需≤±5%），确保磁场覆盖工件待检测区域；检查磁粉喷嘴角度（建议与工件表面呈 30°-45°）与喷射压力（0.15-0.2MPa），保证磁粉均匀覆盖工件表面，磁痕清晰显现。

• 定位工具校准：对用于标记位置的工具（如钢直尺、游标卡尺、激光定位仪）进行检定，确保精度符合要求（直尺精度≥0.5mm，游标卡尺精度≥0.02mm）；若使用相机辅助定位，需校准相机焦距与像素对应比例（如 1 像素对应 0.1mm 实际尺寸），避免图像缩放导致位置偏差。

1.3 定位基准建立

• 建立坐标系：根据工件结构选择基准面 / 线，如轴类工件以两端中心孔连线为轴向基准，以圆柱面母线为径向基准；平板工件以相邻两条边缘为 X 轴、Y 轴基准，用记号笔在工件非检测区域标记基准点（如 “O 点”），确保所有缺陷位置均以该基准为参照。

• 划分检测区域：对大型或复杂工件（如压力容器焊缝），按 “分段标记法” 划分检测区域，例如将环形焊缝分为 8 段，每段标注编号（“W1-W8”），每段内再用标尺细化坐标，避免因区域过大导致定位模糊。

2. 缺陷位置判断的核心方法

2.1 目视观察与实时标记法

• 磁痕识别与初步定位：启动探伤机后，观察磁粉堆积形成的磁痕（荧光磁痕需在紫外灯下观察，黑磁痕在白光下观察），确定磁痕中心位置；用尖嘴标记笔在磁痕两端及中点做临时标记（标记点直径≤1mm，避免覆盖磁痕），若磁痕为线性（如裂纹），需标记其走向与长度。

• 坐标测量与记录：以前期建立的基准为参照，用直尺或卡尺测量标记点的坐标：

◦ 轴类工件：记录缺陷距离基准端面的轴向距离（如 “距左端面 125mm”）、在圆周方向的角度（如 “圆周 30° 方向”）；

◦ 平板工件：记录缺陷在 X 轴（如 “X=80mm”）、Y 轴（如 “Y=55mm”）的坐标值；

◦ 焊缝工件：记录缺陷距离焊缝起始端的距离（如 “距焊缝起点 230mm”）、在焊缝宽度方向的位置（如 “焊缝中心左侧 2mm”）。

2.2 辅助设备定位法

• 标尺与网格板辅助：对小型精密工件（如齿轮齿面），将透明网格板（网格间距 1mm）覆盖在检测区域，直接读取缺陷所在网格的坐标；对大型工件，在工件旁固定磁性标尺（长度适配工件尺寸），通过相机拍摄磁痕与标尺的合影，后期在电脑上测量坐标，减少人工测量误差。

• 磁痕成像与软件分析：使用带图像采集功能的磁粉探伤机，将磁痕图像传输至配套软件（如磁粉探伤图像分析系统），软件自动识别磁痕轮廓，以设定的基准坐标系计算缺陷中心坐标，并生成定位报告（包含坐标值、缺陷尺寸、图像截图），适用于对定位精度要求高的场景（如航空发动机零件，定位误差需≤0.1mm）。

2.3 多方向磁化与交叉验证

• 多方向磁化定位：针对可能存在的复杂缺陷（如倾斜裂纹），采用不同方向的磁化方式（如周向磁化、纵向磁化、交叉磁化），观察磁痕在不同磁化方向下的显现位置：若为表面缺陷，不同磁化方向下磁痕位置基本一致；若为近表面缺陷，磁痕位置可能略有偏移，需以多次磁化的磁痕中心平均值作为最终缺陷位置。

• 重复检测验证：对疑似缺陷位置，关闭探伤机后重新进行磁化、喷粉操作，重复 2-3 次，若每次检测的磁痕位置偏差≤0.2mm，说明定位准确；若偏差较大，需检查工件是否位移、磁场是否均匀，排除干扰因素后重新定位。
